Tažná spojka Winterhoff WW 8-D, 800 kg, 40x40 mm, V10

Tažná kulová spojka Winterhoff WW 8-D pro nebrzděné přívěsy je určená pro montáž na profil šíře 40 mm. Nejčastěji se osazuje na jeklovou oj průřezu 40x40 mm nebo na "U" profil šíře 40 mm základny pro tažnou spojku na V-oji.

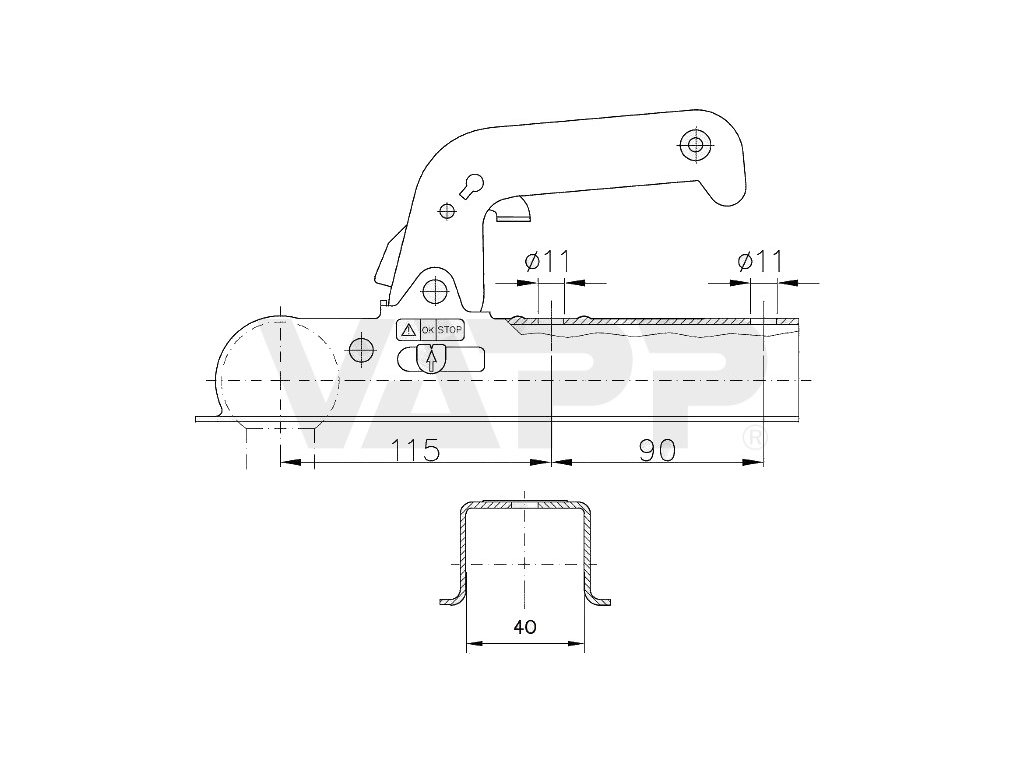

Dva otvory v rozteči 90 mm v horní části spojky slouží k jejímu uchycení vertikálně vedenými šrouby M10 (šrouby nejsou součástí dodávky). Doporučujeme použít šrouby pevnosti 8.8 nebo vyšší.

Ovládací madlo tažné spojky je vybavené ruční stiskací pojistkou. Spojku uzavřenou na tažné kouli lze otevřít pootočením ovládacího madla vzhůru pouze po stisknutí této pojistky.

Tažná kulová spojka WW 8-D je po dobu své životnosti tzv. samoseřizovací. Pružinový mechanismus koriguje opotřebení dosedacích ploch spojky i tažné koule během provozu. V okamžiku, kdy je tažná spojka opotřebená nadměrně a opotřebení kulového spojení již nelze korigovat, je tento stav signalizovaný bočním indikátorem míry opotřebení.

Ryska indikátoru míry opotřebení ukazuje do červeného pole v případě, že je tažná spojka nesprávně uzavřená na tažné kouli. Do zeleného pole ukazuje ryska indikátoru při správném uzavření tažné spojky na kouli v případě, že kulový spoj není nadměrně opotřebený. Do žlutého pole ryska indikátoru ukáže při zapojení na kouli v případě, že je nadměrně opotřebená tažná spojka nebo tažná koule případně obě součásti. V takovém případě existuje reálné riziko rozpojení soupravy za jízdy a je nutné co nejdříve vyměnit tažnou spojku nebo v případě opotřebení tažné koule i tažnou kouli. Míru opotřebení tažné koule lze snadno zjistit pomocí jednoduché měrky obj. č. 101416 - viz. související produkty.

Ovládací madlo tažné spojky je vybavené otvorem pro vložení zámku WinterhoFF DBS 8/AL-KO AK 7. Zámkem lze zajistit tažnou spojku uzavřenou na tažné kouli proti otevření. Pro zajištění přívěsu nezapojeného za automobilem je vhodné doplnit zámek bezpečnostní vložkou např. AL-KO Safety Ball, která usnadňuje uzavření tažné spojky mimo tažné zařízení a brání nasazení uzavřené zamčené spojky na upravený (zmenšený) kulový čep.

Pro dosažení správné funkce a hladkého chodu je nutné pravidelně mazat čepy ovládacího mechanismu (nejlépe řidším olejem). Pro dosažení dlouhé životnosti spojky i kulového čepu doporučujeme pravidelně čistit kulový čep tažného zařízení a dosedací plochy tažné spojky od nečistot a zbytků staré vazelíny a opakovaně mazat neznečištěným mazacím tukem. Vhodný mazací tuk v praktickém balení usnadňujícím mazání koule bez zašpinění rukou najdete mezi souvisejícími produkty.
